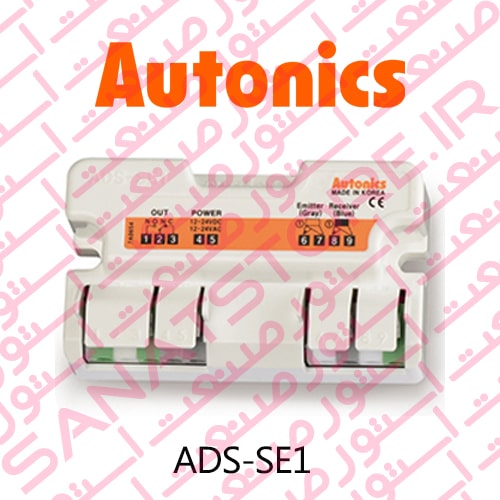

سنسور جانبی (جداری) درب اتوماتیک آتونیکس Autonics مدل ADS-SE1 :

مشخصات فنی سنسور جانبی (جداری) درب اتوماتیک آتونیکس Autonics مدل ADS-SE1 :

نوع سنسور : سنسور جانبی (جداری) درب اتوماتیک نوری مدل جدید 20% کاهش در اندازه نسبت به مدل ADS-SE

شکل سنسور : دایره ای

شکل آمپلی فایر : مکعب مستطیل

فاصله تشخیص : 0 تا 10 متر

نوع تشخیص : دوطرفه ، فرستنده و گیرنده مجزا (Through beam Type)

منبع نور سنسور : LED مادون قرمز (850 نانو متر)

جنس بدنه : ABS

جنس قسمت تشخیص لنز : PMMA

سرعت پاسخگویی : تقریبا 50 میلی ثانیه

حالت کارکرد : روشن وصل Light On

نشانگر : نشانگر خروجی 1 : قرمز ، نشانگر خروجی 2 : سبز

درجه حفاظتی : IP30 استاندارد IEC

نوع اتصال : ترمینال اتصال خروجی و تغذیه

ست سنسور مجاز : تک کانال ، کنترلر ADS-SE1 توانایی خواندن 1 جفت یا 1 ست سنسور آتونکیس مدلADS-SHP  را دارد.

تعداد و نوع سنسور : 1 جفت سنسور آتونکیس مدل ADS-SHP از نوع دارای پلاریته

طول کابل سنسور : 5 متر

تغذیه و نوع سیم بندی سنسور : AC/DC

ولتاژ تغذیه‌ سنسور : 12-24 V AC/DC

خروجی کنترلی سنسور : خروجی از نوع کنتاکت رله با ظرفیت کنتاکت) 50 VDC 0/3 A بار اهمی( ، ترکیب کنتاکت : 1c

سیکل کارکرد رله : الکتریکی : حداقل 100 هزار مرتبه ، مکانیکی : حداقل 5 میلیون مرتبه

حداکثر توان مصرفی : AC : 2 ولت‌ آمپر ، DC : 50 میلی آمپر

قابلیت تنظیم حساسیت : تنظیم حساسیت اتوماتیک با فشار دادن شاسی

قابلیت تایمر : دارد

زمان ماندگاری خروجی : تقریبا 500 میلی ثانیه

شرایط محیطی : این سنسور در محیطی با بازه دمایی 20- تا 55 درجه سانتی ‌گراد با درصد رطوبت 35 تا 85 % به‌ خوبی عمل می‌ کند.

ویژگی های اصلی سنسور جانبی (جداری) درب اتوماتیک آتونیکس Autonics سری ADS-SE1/2 :

فاصله تشخیص طولانی : 0 تا 10 متر

قابل استفاده درمحیط با روشنایی بالا : حداکثر. 100000 لوکس نور خورشید

اتصال آسان سنسور ها به آمپلی فاير

تنظیم حساسیت آسان (تنظیم حساسیت اتوماتیک با یکبار فشار دادن)

فانکشن عیب یابی خودکار

اندازه  جمع و جور ( عرض 77  ×طول 44 × ارتفاع 24 میلی متر)

20% کاهش در اندازه نسبت به مدل ADS-SE

معرفی سنسور جانبی (جداری) درب اتوماتیک آتونیکس Autonics سری ADS-SE1/2 :

سنسورهای درب جانبی اتوماتیک سری ADS-SE1/2 آتونیکس  Autonics یک نوع سنسور دو طرفه با کنترلر اختصاصی می باشد. این سنسور توانایی تشخیص فاصله بلند تا 10 متر را دارد و در محیط های دارای نور زیاد (100000 لوکس نور خورشید) تشخیص پایدار را ارائه می دهد. اتصال بین سنسور و کنترلر سیم کشی را آسان نموده و فانکشن تنظیم حساسیت اتوماتیک، تنظیم حساسیت را آسان کرده است. کنترلرهای سری ADS-SE1/2 نسبت به مدل های قبلی ADS-SE از لحاظ ابعاد (20%) کوچکتر شده اند.

شکل و ابعاد سنسور های جانبی (جداری) درب اتوماتیک آتونیکس Autonics مدل ADS-SH , ADS-SHP

تشریح کنترلر سنسور جانبی (جداری) درب اتوماتیک آتونیکس Autonics سری ADS-SE1/2

راهنمای نصب سنسور جانبی (جداری) درب اتوماتیک آتونیکس Autonics سری ADS-SE1/2

سنسورهای درب (Door Sensors) :

سنسورهای درب عموما در سیستم های مدیریت درب های اتوماتیک استفاده می شوند و زیر مجموعه ای از سنسورهای نوری دسته بندی می شوند. معمولا این نوع سنسورها به واسطه لنزهای مخصوص خود اشعه مادون قرمز را ارسال می کنند تا حضور یا عدم حضور اجسام و اشخاص را تشخیص دهند. سنسورهای سری ADS آتونیکس Autonics قابلیت تشخیص دقیق جهت مدیریت سیستم های درب اتوماتیک ایمن تر و قابل اطمینان تر را ارائه می دهند.
